Hogyan olvassunk teljesítmény-félvezető adatlapot? Maximum, tipikus és vizsgálati értékek

Gyors válasz: egy értéket mindig a teljes sorával együtt olvassunk

A teljesítmény-félvezető adatlapjában egyetlen szám sem választható el a paraméter nevétől, szimbólumától, minősítésétől, mértékegységétől és a vizsgálati feltételektől. A „1200 V”, „450 A” vagy „1,8 V” önmagában nem mondja meg, hogy folyamatosan alkalmazható üzemi értékről, impulzusos határról vagy egy meghatározott mérési pontban kapott tipikus eredményről van-e szó.

Első lépésként ezért ne a legnagyobb számot keressük, hanem az adatlap szerkezetét. Az abszolút vagy maximum névleges értékek, a javasolt működési tartomány, az elektromos karakterisztikák, a termikus jellemzők, a görbék és a vizsgálati kapcsolások eltérő célt szolgálnak.

Maximum érték: határ, nem tervezési célérték

A „maximum rating”, „absolute maximum rating” vagy „maximum rated value” általában olyan határt jelöl, amelyet nem szabad túllépni. Ez nem jelenti azt, hogy az alkatrészt célszerű tartósan pontosan ezen az értéken üzemeltetni. A határérték nem tartalmazza automatikusan az alkalmazáshoz szükséges feszültség-, áram-, hőmérséklet- vagy élettartam-tartalékot.

Különösen fontos megvizsgálni, hogy a maximális áram folyamatos vagy impulzusos érték-e. Az impulzusos adatot rendszerint impulzusidő, kitöltési tényező, tok- vagy csomóponti hőmérséklet és vezérlési feltétel egészíti ki. E feltételek nélkül az impulzusos maximum nem tekinthető folyamatos terhelhetőségnek.

A feszültségadatnál azt is ellenőrizni kell, hogy ismétlődő vagy nem ismétlődő csúcsértékről van-e szó. A két minősítés eltérő igénybevételt jelent, még akkor is, ha a számszerű érték esetleg azonos.

Minimum, maximum és tipikus karakterisztikák

Az elektromos karakterisztikák táblázata gyakran minimum, tipikus és maximum oszlopot tartalmaz. Ezek szerepe nem azonos.

A tipikus érték hasznos kiindulópont, de önmagában általában nem bizonyítja, hogy minden legyártott alkatrész ugyanilyen eredményt ad. Ha a tervezés biztonsága egy paraméter felső vagy alsó határától függ, a garantált min. vagy max. értéket, illetve a gyártó további méretezési útmutatását kell keresni.

A vizsgálati feltétel az érték része

A „test condition”, „conditions”, „note” vagy lábjegyzet nem kiegészítő díszítés. Meghatározza azt a mérési pontot, amelyben az adat érvényes. Egy bekapcsolási veszteség például függhet a kollektoráramtól, a közbensőköri feszültségtől, a kapufeszültségtől, a külső gate-ellenállástól, a csomóponti hőmérséklettől és a mérőkör szórt induktivitásától.

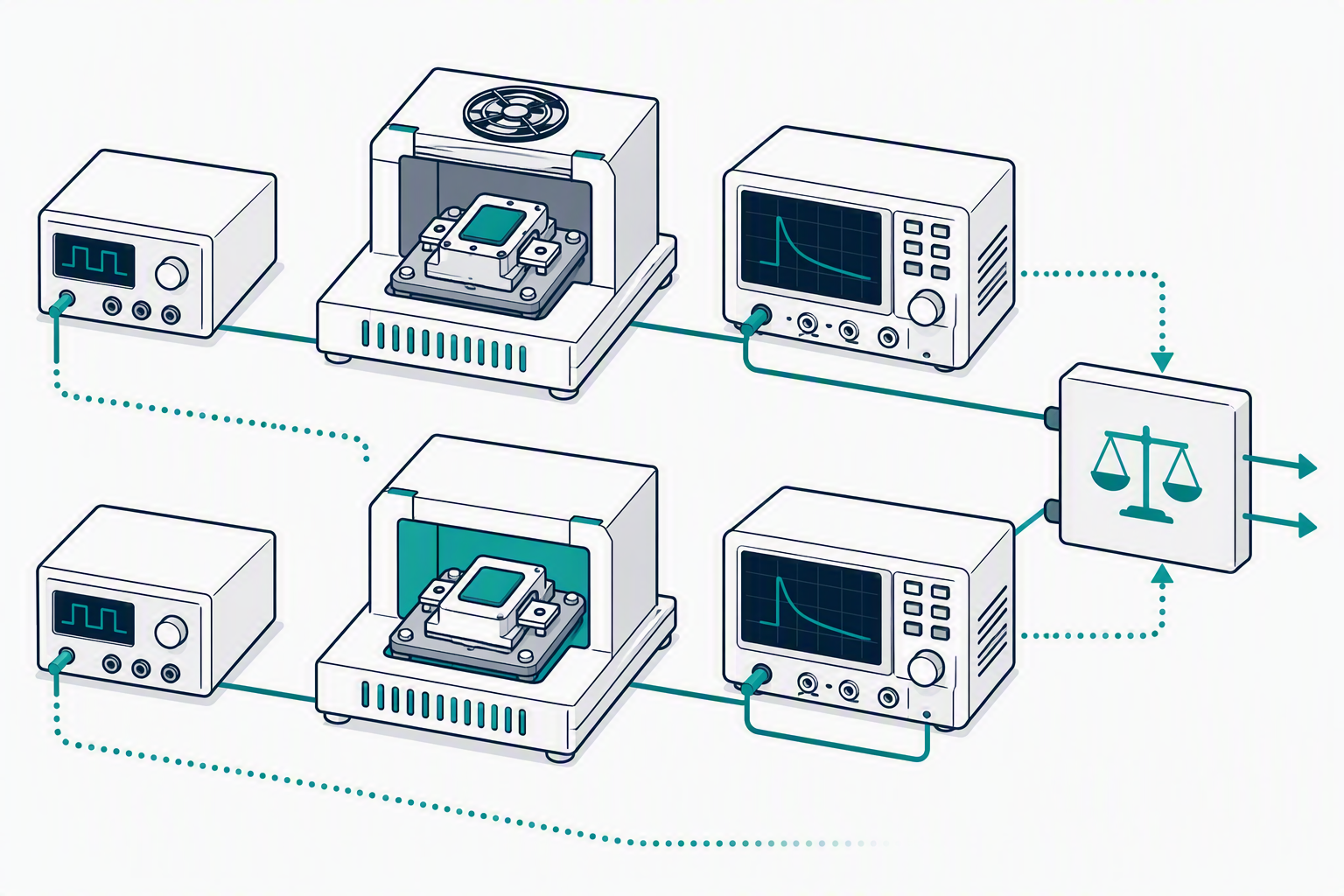

Két adat csak akkor vethető össze közvetlenül, ha az alapvető mérési feltételek megegyeznek, vagy a gyártói dokumentáció megfelelő korrekciós görbéket biztosít. Ugyanaz a paraméternév nem garantálja az összehasonlíthatóságot.

• Ellenőrizzük a csomóponti, tok- vagy környezeti hőmérsékletet.
• Vizsgáljuk meg az áram-, feszültség- és vezérlési feltételeket.
• Keressük meg az impulzusidőt, frekvenciát és kitöltési tényezőt.
• Olvassuk el a lábjegyzeteket és a mérési kapcsolásra mutató hivatkozást.
• Ellenőrizzük, hogy a közölt adat tipikus vagy garantált határérték.

A hőmérséklet nem mellékes körülmény

A teljesítmény-félvezetők elektromos jellemzői jelentősen függhetnek a csomóponti hőmérséklettől. Ezért különbséget kell tenni a környezeti hőmérséklet, a tokhőmérséklet és a félvezető belső csomóponti hőmérséklete között.

Ha egy áramértéket alacsony tokhőmérséklet mellett adnak meg, az érték csak akkor értelmezhető helyesen, ha az alkalmazás hőelvezetése képes ehhez közeli feltételeket fenntartani. A maximális csomóponti hőmérséklet pedig felső korlát, nem ajánlott folyamatos szabályozási célérték.

A termikus ellenállás mellett azt is ellenőrizni kell, hogy a közölt érték csomópont és tok, csomópont és környezet, vagy más hőút között értendő-e. Moduloknál a hővezető anyag, a hűtőfelület, a rögzítés és a hűtési rendszer külön alkalmazási feltételeket teremthet.

A görbék megmutatják az összefüggést, de nem helyettesítik a határértékeket

A karakterisztikus görbék segítenek megérteni, hogyan változik például a vezetési feszültség, a kapcsolási energia, a kaputöltés vagy a termikus impedancia a terhelés és a hőmérséklet függvényében. Ezek tipikusan görbék, ezért nem szabad automatikusan garantált gyártási határként kezelni őket.

A görbe leolvasásakor először azonosítsuk a tengelyeket és azok skáláját. Egyes diagramok logaritmikus skálát alkalmaznak. Ezután ellenőrizzük, hogy a görbe milyen hőmérséklethez, vezérlési feltételhez vagy impulzustartományhoz tartozik. Végül térjünk vissza a táblázatos határértékekhez, és ellenőrizzük, hogy a vizsgált pont nem lépi-e túl valamelyik korlátozást.

Preliminary, target és final adatlapok

Nemcsak az egyes értékek, hanem a dokumentum státusza is fontos. A „target” adat várható fejlesztési cél lehet, a „preliminary” adatlap előzetes specifikációt tartalmazhat, a „final” dokumentum pedig a kiadott termék véglegesebb műszaki állapotát jelzi. A pontos jelentést mindig az adott gyártó dokumentumkezelési szabályai szerint kell értelmezni.

Beszerzés vagy helyettesítő vizsgálata előtt ellenőrizzük a dokumentum verzióját, kiadási dátumát és revíziótörténetét. Az azonos cikkszám régi és új adatlapjai között is lehetnek módosított értékek vagy pontosított feltételek.

Adatlapok összehasonlítása biztonságos sorrendben

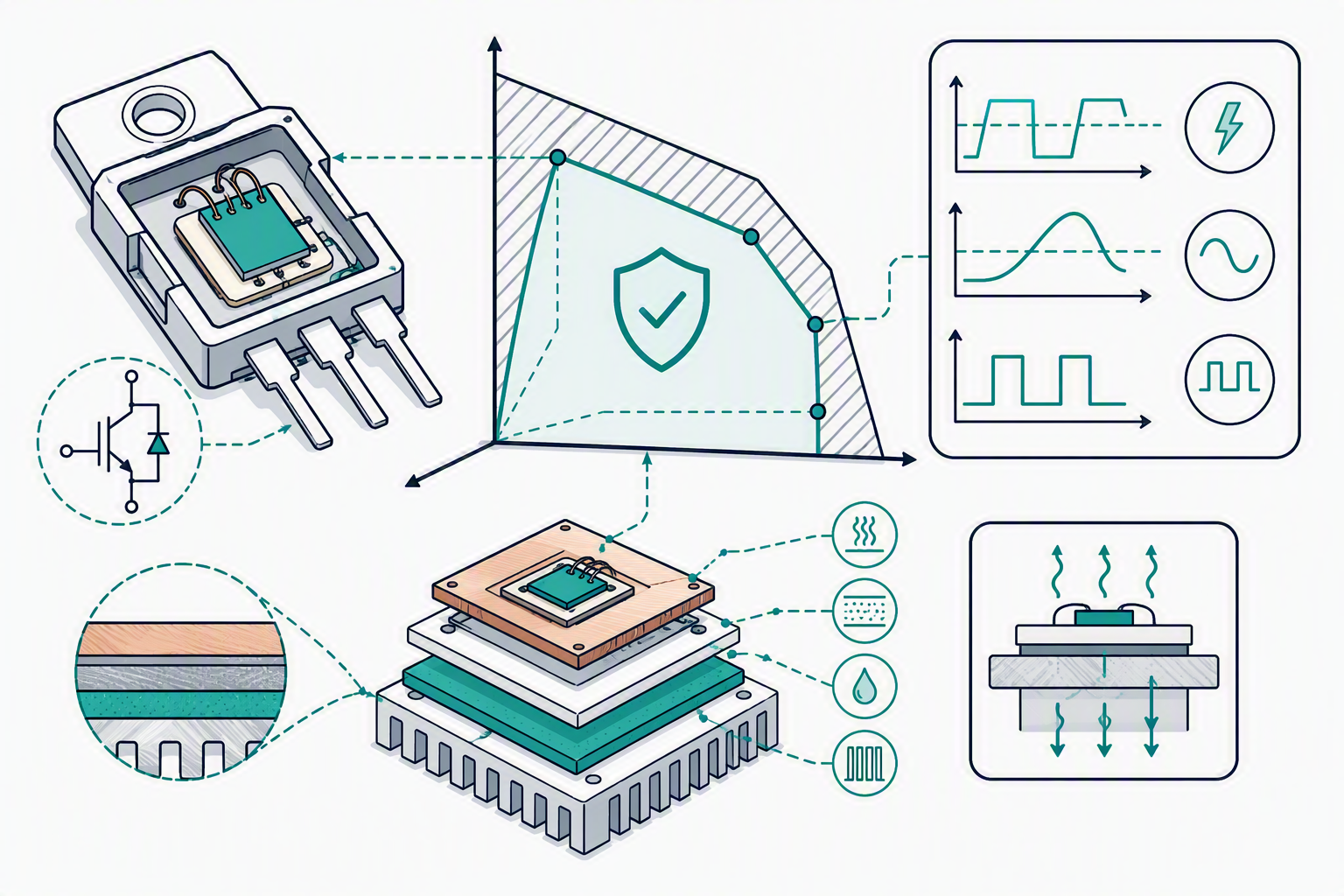

Először az alkatrész technológiáját, feszültségosztályát, áramminősítését, tokozását és belső topológiáját kell azonosítani. Ezután következhetnek a termikus határok, a statikus és dinamikus karakterisztikák, a vezérlési követelmények, valamint a mechanikai adatok.

A hasonló feszültség- és áramérték, illetve a fizikailag hasonló tok önmagában nem bizonyít kompatibilitást. Eltérhet a belső kapcsolás, a kapumeghajtás, a dinamikus viselkedés, a szigetelés, a terminálkiosztás, a rögzítés, a hőút és a rövidzárási viselkedés.

Fontos: A megfelelő alkatrész kiválasztása minden esetben a konkrét alkalmazási és üzemi feltételek műszaki ellenőrzését igényli.
